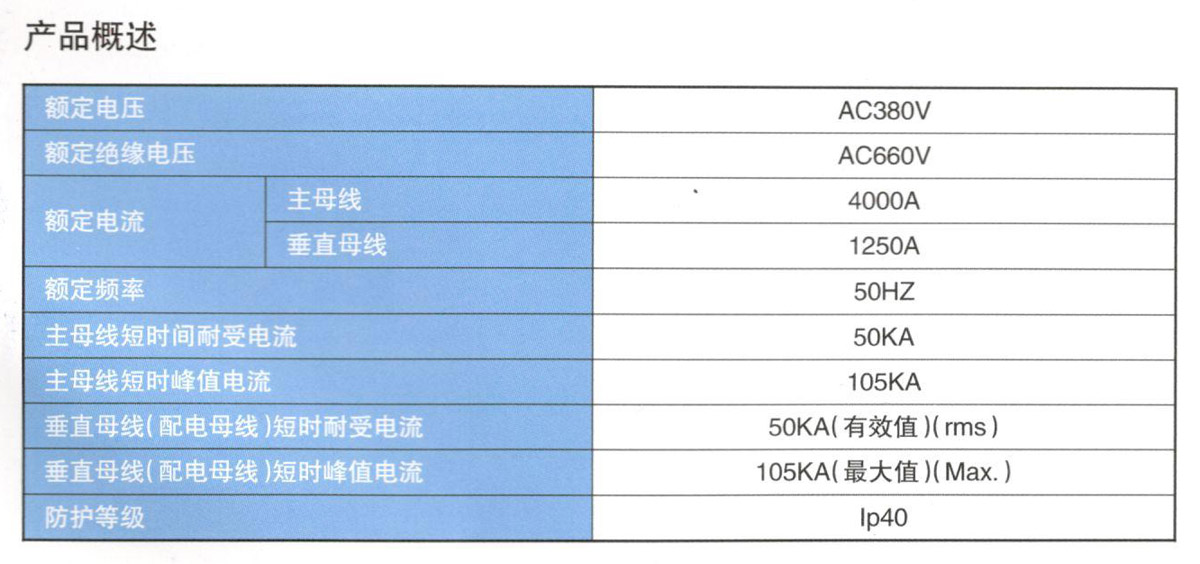

產品概述

GCS低壓開關柜是我國吸收國外先進技術并根據國內用戶對增客。計算機接口、動力集中控制。方便安裝維護等要求而開發的一種新型低壓成套開關設備。技術標準符合IEC60439《低壓成套開關設備和控制設備》、GB7251.1《低壓成套開關控制設備》等標準。

產品概述

裝置的框架為組合式結構，基本骨架由E=20mm的KS型材組裝而成，柜架的全部結構件經過鍍鋅處理，通過自攻鎖緊螺釘或8.8級六角螺栓緊固連接成基本框架。裝置內部尺寸、零部件尺寸、隔室尺寸均按模數化(E=20mm)變化。

柜體被分隔成三個小室，即水平母線室(在柜后部)、功能單元室(在柜間部)、電纜室(在柜下部或柜前右邊)。室與室之間用鍍鋅鋼板或高強度阻燃塑料功能板相互隔開，各室作用相對獨立，上下抽屜功能單元之間有帶通風也的金屬板隔離，  有效防止電器元件因故障引起的“飛弧與母線或其它線路造成的事。故進出線方式分類:上進上出、上進下出、下進上出、下進下出。電纜隔室的設計使電纜上、下均有出線通道，解決了老產品無法上出線的難題。

為降低功能單元的接插件、電纜頭、分隔板的溫升，設計了GCS柜專用的轉接件，與同類產品比較，轉接件熱容量增大，溫升降低。

饋電柜和電動機控制柜設有專用的電纜隔室，電纜隔室的寬度為440mm，功能單元室與電纜室的連接通過轉接件或轉接銅排實現，即提高了電纜的使用可靠性，又極大地方便了用戶對電纜的安裝與維修。
